Pradėtas eksploatuoti Shandong Hongzhitai New Energy Technology, Xintai

1. Eksploatacijos pradžia baigta

Shandong Hongzhitai New Energy Technology Co., Ltd. Xintajuje, Šandonge, buvo pradėtas eksploatuoti skirstomųjų įrenginių įrengimas.

Eksploatacijos pradžia yra etapas, kai įranga nustoja būti instaliacija ir pradeda veikti sistema. Kiekviena grandinė atsekama pagal jos brėžinį, kiekvienas apsaugos įtaisas yra nustatytas ir patikrintas, o kiekvienas blokavimas, signalas ir indikacija patvirtinama, kad pasakytų tiesą apie už jo esančią įrangą.

Tik visa tai padarius kambarys šiose nuotraukose tampa ne spintelių eile, o pastote.

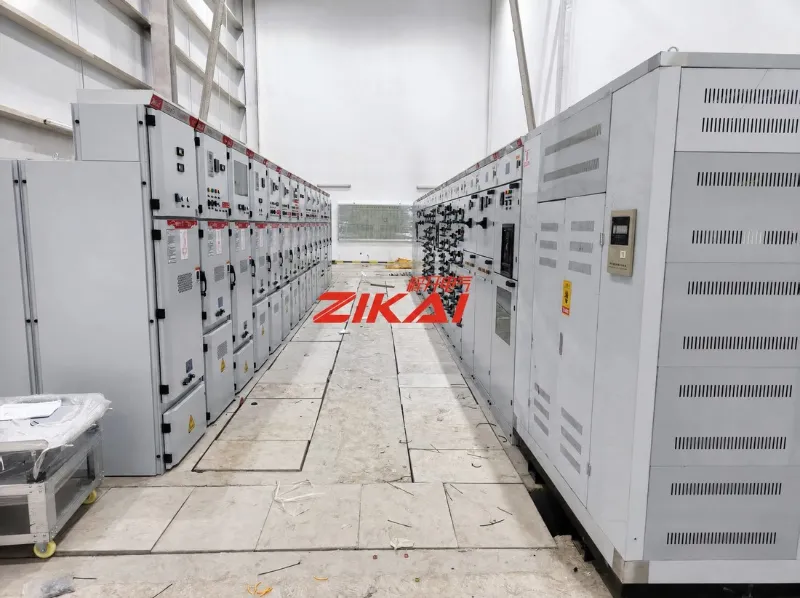

01 paveikslas  Vidutinės įtampos skirstomųjų įrenginių patalpa Xintų aikštelėje su KYN28A-12 plokštėmis, išdėstytomis dviem eilėmis viena priešais kitą darbo koridoriuje.

2. Kas buvo sumontuota: KYN28A-12 metalu dengtas skirstomasis įrenginys

Pagrindinė įranga yra KYN28A-12 metalu dengta ištraukiama skirstykla: vidinė, trifazė, 50 Hz, skirta vienšynėms ir vienos šynos sekcijinėms sistemoms nuo 3,6 kV iki 12 kV.

Jo funkcija yra priimti ir paskirstyti elektros energiją bei valdyti, apsaugoti ir stebėti prie jo prijungtas grandines – todėl įeinantis tiekimas, išeinantys tiekėjai, apskaita ir apsauga susitinka vienoje patalpoje.

The arrangement is legible on the panel fronts. Važiuoklės galvutėje yra pirmos šynų dalies įėjimo izoliacijos skydas ir antrojo įėjimo skydas, o po to yra grandinės pertraukiklių plokštės su 630 A nominalais, pažymėtais priekyje.

Kiekvienas skydelis identifikuojamas numeriu – G01, G02 ir toliau – kartu su QR kodu identifikavimu, vienos eilutės diagramomis ir saugos įspėjimais.

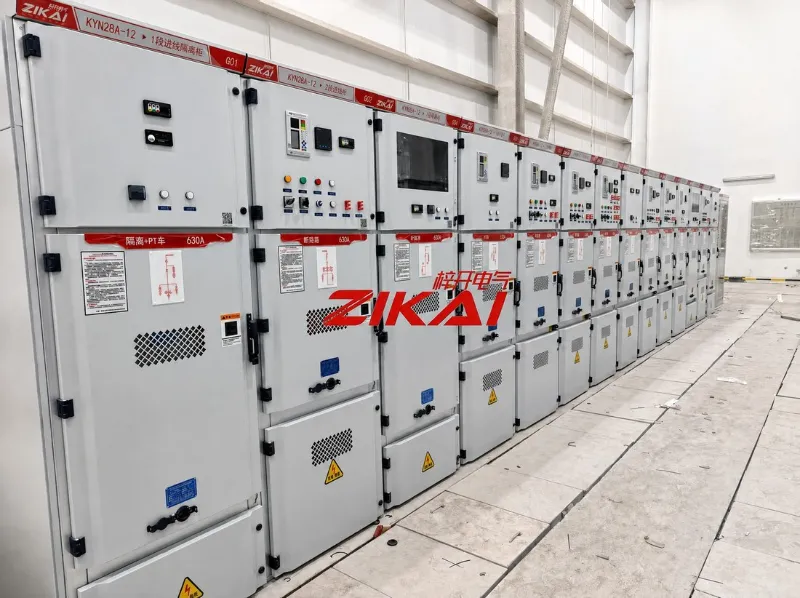

02 pav.  KYN28A-12 plokštės. Skydelių numeracija, grandinių pavadinimai, 630 A nominalai, vienos eilutės diagramos ir QR kodu identifikavimas priekyje.

3. Nuolatinės srovės baterijos ekranas

Šalia skirstomųjų įrenginių yra nuolatinės srovės akumuliatoriaus ekranas. Tai budėjimo režimo šaltinis, užtikrinantis apsaugą, valdymą ir rodymą, kai nėra pagrindinio maitinimo šaltinio – būtent tuo momentu šios grandinės yra svarbiausios.

Ekrane įkrovimo ir paskirstymo sekcija sujungiama su pačiu baterijų banku, todėl visą nuolatinės srovės sistemą galima apžiūrėti vienoje vietoje. Nuotraukose akumuliatoriaus virvelė ir prietaisų priekinis skydelis yra tame pačiame korpuse.

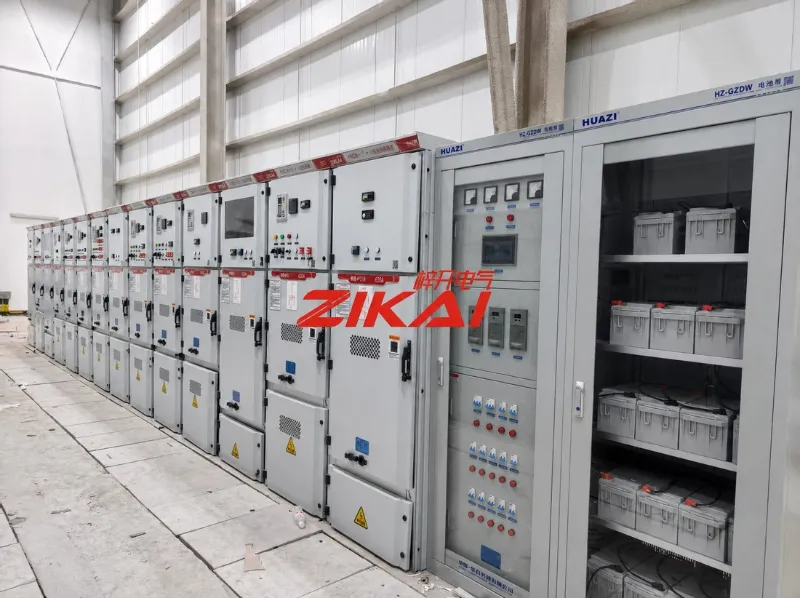

03 paveikslas  Nuolatinės srovės akumuliatoriaus ekranas su prietaisų priekiniu skydeliu ir akumuliatoriaus baterija yra tame pačiame korpuse.

4. Ką reiškia „paleisti eksploatuoti“.

Eksploatacijos pradžios pasirašymas yra atliktų dalykų sąrašas. Mūsiškis skamba taip:

• Kiekviena grandinė atsekama ir patvirtinama pagal brėžinius, skydelis po skydelio

• Apsaugos nustatymai taikomi taip, kaip suprojektuoti ir įrodyta, kad jie veikia

• Ištraukiamų sunkvežimių važiavimo metu patikrinta, ar jie yra suderinti ir ar juos galima pakeisti

• Patikrintos užraktai ir apsauginės sklendės, todėl jokio skydelio negalima valdyti ne iš eilės

• Indikacijos, matavimo ir pavojaus signalai, patvirtinti pagal sąlygas vietoje

• Izoliacijos ir dielektrikos bandymai buvo atlikti prieš įjungiant energiją

• Etiketės, diagramos ir fizinė svetainė suderinta

Nuotraukoje nieko nematyti. Visa tai lemia, ar kambarys elgsis taip, kaip sakoma piešinyje.

5. Svetainės įrašas

Du to paties bėgimo vaizdai: per visą skirstomųjų įrenginių linijos ilgį ir darbo praėjimą tarp eilių. Šiame etape tikrinama grindų ženklinimas, prieigos prošvaisa ir kiekvienos plokštės padėtis, palyginti su jos numeriu.

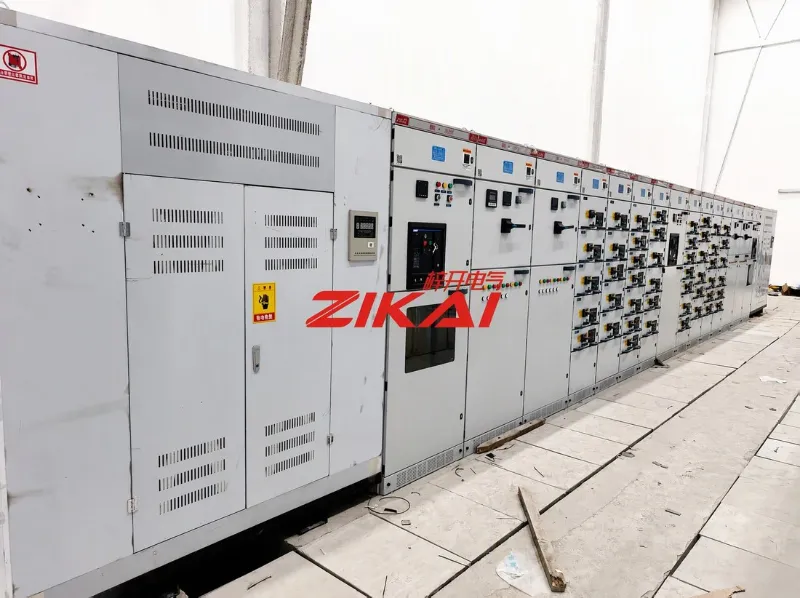

04 pav.  Perjungimo įrenginio linija, matoma išilgai, su skydų fasadais, apsaugos įtaisais ir prietaisų skydeliais.

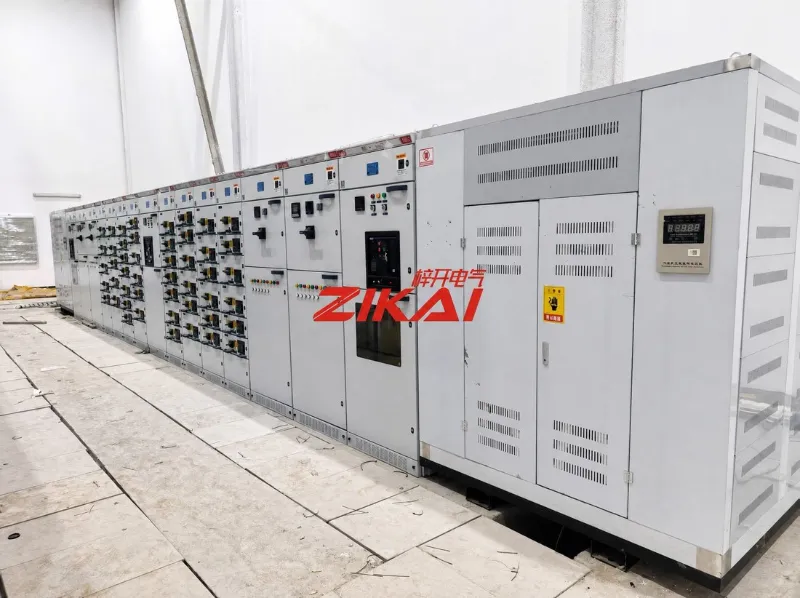

05 pav. Veikimo koridorius. Skydų fasadai, įvertinimai ir saugos įspėjimai su laisva prieiga važiuojant.

6. Apie Zikai Electric

„Shanghai Zikai Electric Co., Ltd.“ (ZIKAI) gamina, modifikuoja ir aptarnauja visus galios įrangos paketus: vidutinės įtampos skirstomuosius įrenginius, žemos įtampos skirstomuosius mazgus, dėžės tipo pastotes, stulpinius ir lauko vakuuminius jungiklius, kondensatorių kompensavimo įrenginius ir susijusią paskirstymo įrangą.

Projektai pristatomi nuo įrangos tiekimo iki montavimo ir paleidimo.

Redaktoriaus pastaba – buvo naudojami tik pateikti faktai: kliento vardas, pavardė, vieta ir paleidimo pabaiga. KYN28A-12 aprašymas ir 630 A įvertinimas paimti iš pramonės dokumentų ir iš ženklų, įskaitomų ant plokščių; nebuvo nurodytas skydelių skaičius, projekto vertė ar grafikas. Antraštės apibūdina tik tai, kas matoma kiekvienoje nuotraukoje.
