Devynios pastotės. Vienas visiškas pakeitimas.

„Zikai Electric“ užbaigia kondensatorių keitimą devyniose amerikietiško tipo pastotėse Kašgare, Sindziange

Vėjo pučiamose Kašgaro pakrantėse devyniose amerikietiško tipo pastotėse ką tik pakeisti kondensatorių kompensavimo blokai – išjungti seni kondensatoriai, įjungti nauji bankai, atlikti fazių patikrinimai ir perjungimo testai. Ant popieriaus tai atrodo kaip paprastas darbas. Tačiau tai, kas iš tikrųjų lemia, kaip tie vienetai elgsis kitą dešimtmetį, yra viskas, ko negalite pamatyti nuotraukoje.

1. Projektas trumpai

2. Kodėl pakeitus kondensatorių verta rūpintis

Žemos įtampos paskirstymo sistemoje kondensatorių bankas yra tylus komponentas, kurio niekas nepastebi – kol sugenda, o tada paveikiama visa sekcija. Jo užduotis yra reaktyviosios galios kompensavimas. Padarykite tai teisingai ir galios koeficientas išliks pastovus, linijos srovė krenta, o efektyvi transformatoriaus talpa atsilaisvina. Supraskite neteisingai ir nuostoliai didėja, įtampa svyruoja ir galios koeficiento baudos mokesčiai pradeda ryškėti.

Štai kodėl kondensatoriaus keitimas niekada nėra paprastas pakeitimas. Daugelį metų eksploatuojami kondensatoriai praranda talpą, išsipūtė ir viduje blogėja. Jei nauji blokai nuleidžiami atgal į tas pačias pozicijas, nekreipiant dėmesio į perjungimo koordinavimą, reaktorių serijų derinimą ir spintos laidų sujungimą bei ženklinimą, kitas gedimas yra tik laiko klausimas.

Kondensatoriaus pakeitimas yra galimybė iš naujo nustatyti sistemą – vienu važiavimu atkuriant kompensavimo galimybes, perjungiant patikimumą ir tinkamumą naudoti į suplanuotą būseną.

3. Svetainėje: kiekvienas įrenginys atidarytas ir patikrintas

Devyni vienetai, išdėstyti lauko aikštelėje, reiškia išsklaidytus darbo fasadus ir sandarų langą. Tai lauko įrašas iš darbo.

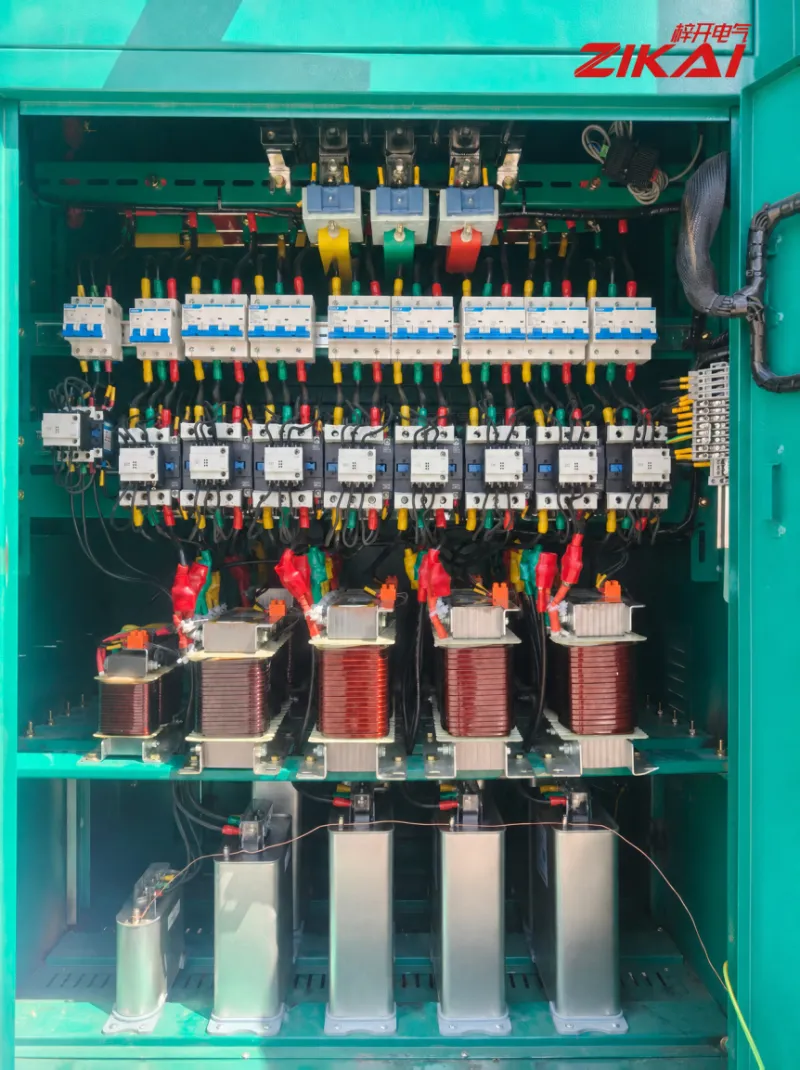

01 pav.  Kondensatoriaus kompensavimo spintelės viduje. Iš viršaus į apačią: miniatiūriniai grandinės pertraukikliai šakų apsaugai, perjungimo kontaktoriai, serijiniai reaktoriai ir žemos įtampos lygiagretus kondensatorių blokas prie pagrindo. Šynos ir išeinantys laidininkai yra faziškai koduojami geltonai, žaliai ir raudonai, su laidų numerių įvorėmis kiekvienoje grandinėje ir izoliaciniais antgaliais ant galų – detalės, tiesiogiai nulemiančios, kaip greitai vėliau bus galima atsekti patikrinimą ar gedimą.

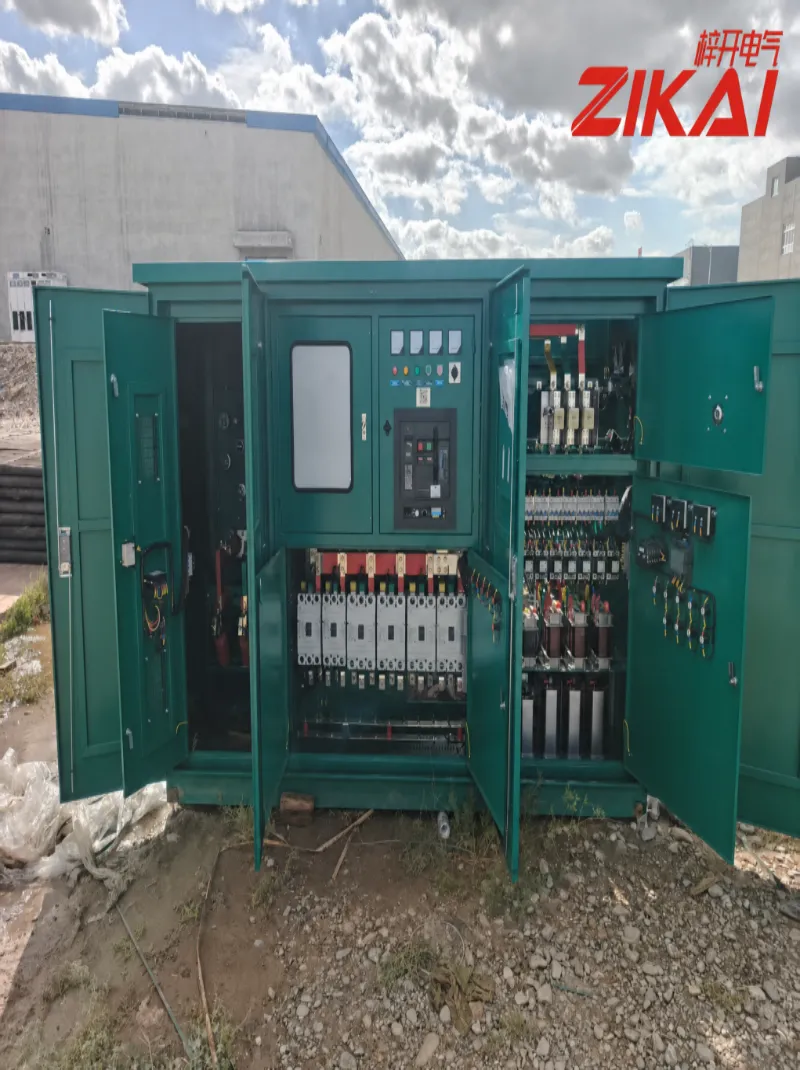

02 pav.  Pastotės žemos įtampos skyriaus viduje. Lieto korpuso grandinės pertraukikliai, skaitikliai ir indikatoriaus lempos yra sugrupuoti, o kondensatoriaus kompensavimo grandinės yra dešinėje. Tai, kaip komponentai išdėstomi atidarius duris, yra aiškiausias vaizdas, ar įrenginį bus lengva prižiūrėti.

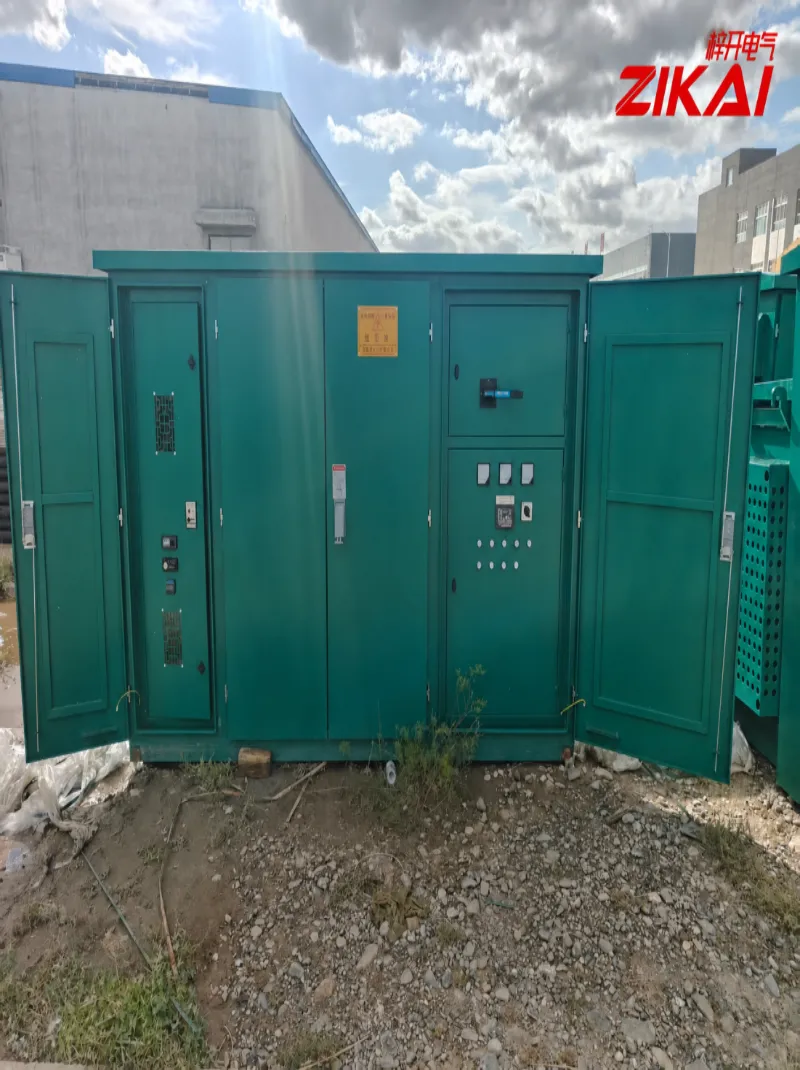

03 pav. Lauko pastotės žemos įtampos skyriaus išorė. Geltonieji įspėjamieji ženklai „Žemos įtampos kambarys / tik įgaliotas personalas“ yra nepažeisti ir įskaitomi – pagrindinis reikalavimas siekiant užtikrinti saugumą vietoje ir privalomas elementas perdavimo patikrinimo metu.

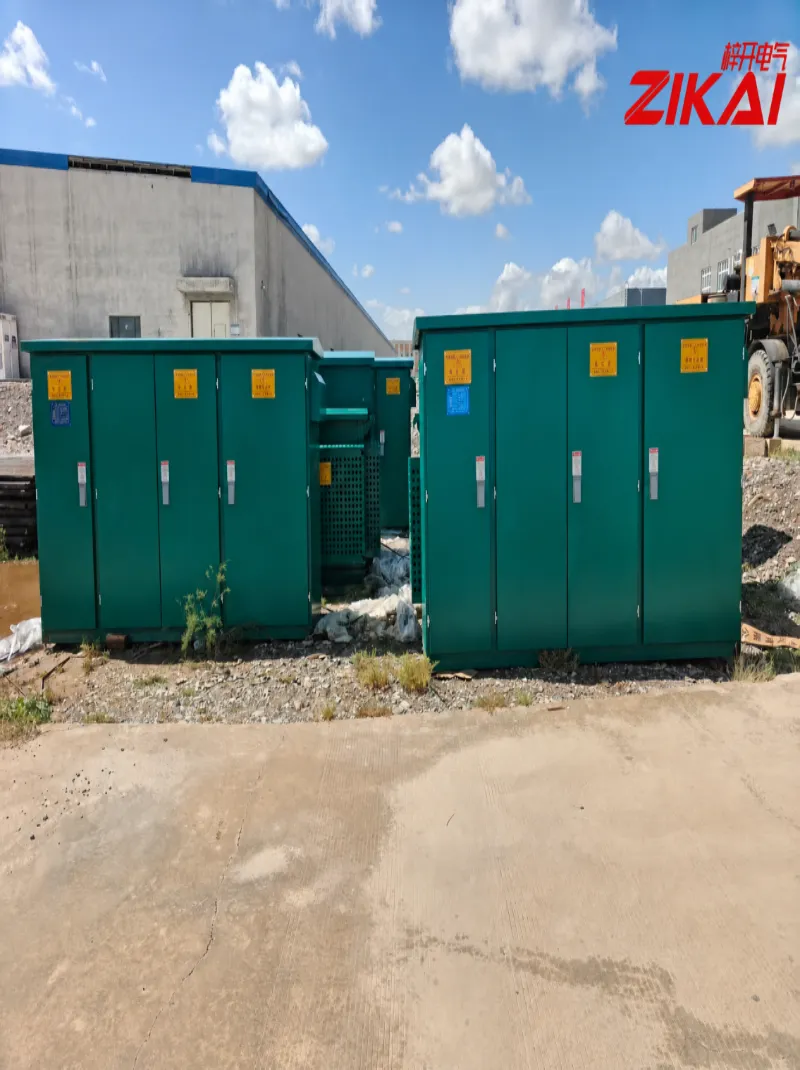

04 pav. Aukštos, žemos įtampos ir kondensatoriaus kompensavimo skyriai vienas šalia kito. Kondensatoriaus kompensavimo skyrius yra pagrindinis šio darbo tikslas. Kai korpusai yra ant lauko pagrindo, sandarinimas, vėdinimas ir įžeminimo tęstinumas taip pat turi būti patvirtintas atskirais įrenginiais.

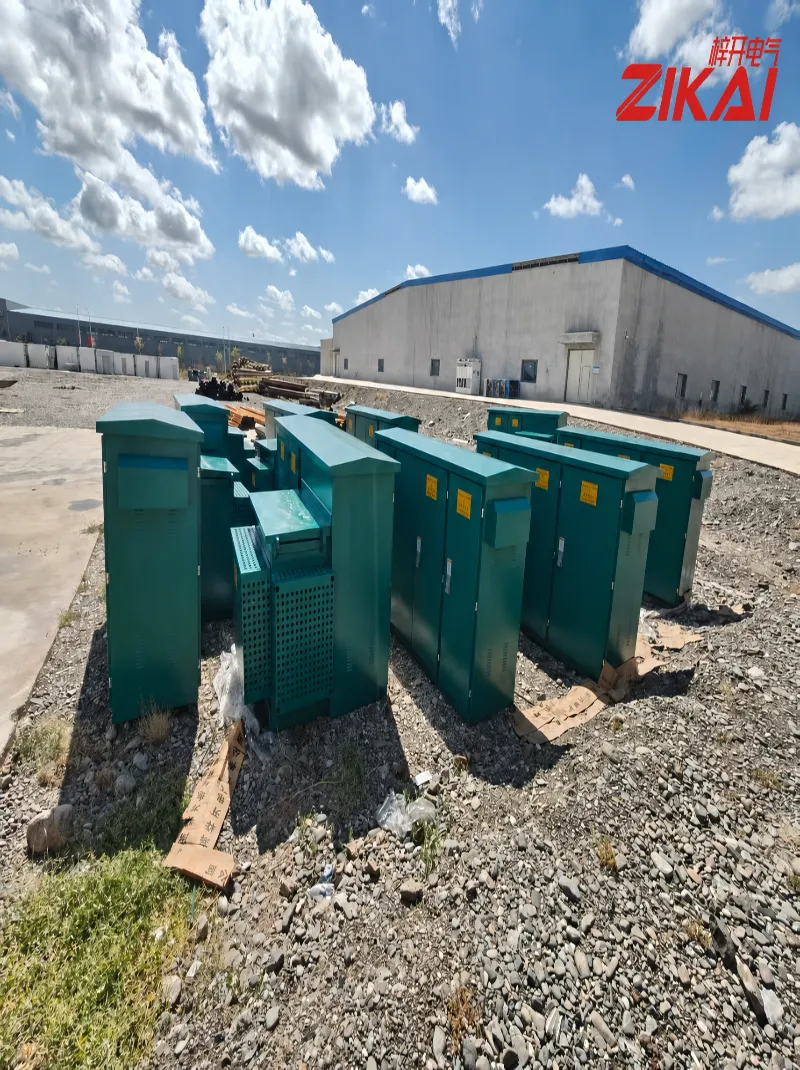

05 pav. Įrenginys pristatytas į vietą ir paruoštas montuoti. Darbas lauke reiškia konkuravimą su oru, vėjo pustomu smėliu ir aikštelės sąlygomis – nuo ​​to, kaip tiksliai suplanuota darbų seka, dažnai nulemia pristatymo tempą.

4. Trys detalės, dėl kurių nenusileidžiame

1. Kondensatorius nėra „įjungtas“, kol nepatikrinta perjungimo grandinė

Kondensatorių grandinės paprastai veikia kartu su serijiniais reaktoriais, kurie slopina harmoninį stiprinimą ir riboja įsijungimo srovę perjungimo metu. Jei keičiant reaktorių ir kontaktorių nepaisoma reaktoriaus ir kontaktoriaus būklės, visiškai naujas kondensatorių blokas gali būti veikiamas daug didesnio nei buvo sukurtas.

2. Kabineto darbas lemia priežiūros išlaidas po dešimties metų

Fazių spalvų kodavimas, laidų numerių rankovės, gnybtų izoliacijos antgaliai, diržų sujungimas, šynų tvirtinimas ir sukimo momentas – tai dalys, kurios priėmimo nuotraukoje atrodo nepastebimos ir nuo kurių po dešimtmečio priklausys technikas. Tinkamai atlikus gedimą galima atsekti per dešimt minučių. Atlikta neatsargiai, tai gali užtrukti visą dieną.

3. Devyni vienetai, vienas standartas

Jei komponentų išdėstymas, fazės apibrėžimas ir ženklinimas skiriasi priklausomai nuo įrenginio toje pačioje vietoje, priežiūra tampa spėlionėmis. Visuose devyniuose padaliniuose taikėme vieną darbo standartą ir ženklinimo tvarką, o fotografinius įrašus saugojome vietoje, todėl įrangą galima atsekti nuo jos perdavimo dienos.

5. Ką klientas gauna

• Kompensacija atkurta – reaktyvioji kompensacija grįžta į normalų lygį, pagerina galios koeficientą ir įtampos kokybę, padeda sumažinti linijų nuostolius ir palengvinti transformatorių apkrovą.

• Patikimesnis perjungimas – ryšys tarp kondensatorių, reaktorių ir kontaktorių atkuriamas, todėl sumažėja antrinės žalos dėl nenormalaus perjungimo rizika.

• Paprastesnė priežiūra – nuosekli fazių spalvų ir laidų skaičiaus schema leidžia greičiau patikrinti, nustatyti gedimus ir pakeisti atsargines dalis.

• Dokumentuotas procesas – pagrindiniai etapai nufotografuojami ir suarchyvuojami, paruošti tolesniam aptarnavimui ar sistemos išplėtimui.

6. Apie Zikai Electric

„Zikai Electric“ (ZIKAI) gamina, modifikuoja ir aptarnauja pilnus maitinimo įrangos paketus – nuo ​​pastočių ir kondensatorių kompensavimo įrenginių iki susijusios paskirstymo ir kabelių jungčių įrangos. Mūsų darbas yra konkretus: padarykite įrangą stabilią, tvarkingą ir be problemų realiomis eksploatavimo sąlygomis.

Kašgaras yra viena šio maršruto stotelė. Nuo drėgnų pakrantės vietų iki vėjo pučiamų šiaurės vakarų su dideliais temperatūros svyravimais įranga niekada neveikia laboratorinėmis sąlygomis – būtent todėl mes primygtinai reikalaujame, kad kiekvienas nutraukimas ir kiekviena etiketė būtų teisinga.
